产品详情

外盘管反应釜（罐）

展示外盘管反应釜（罐）真实图片

外盘管反应釜（罐）属于不锈钢容器设备，外盘管反应釜具有加热迅速、使用方便等特点。

目录

一、外盘管反应釜（罐）用途

该反应设备用于石油、化工、橡胶、农药、染料、医药、食品，是以参加反应物质为前提，对于加热、冷却、和液体萃取以及气体吸收等物理变化过程均需要采用搅拌装置，并可为客户设计，加工外盘管反应釜。

反应釜应用范围

反应釜应用范围

二、外盘管反应釜（罐）特点

外盘管反应釜与普通夹套反应釜相比，有诸多好处。

1、锅体、锅盖、搅拌器等部件均采用OCr18Ni9或1Cr18Ni9Ti不锈钢板制成；

2、具有加热快、传热快；
3、使用方便；
4、减小釜体壁厚，提高釜体承载能力；

三、外盘管反应釜（罐）加热原理

外盘管反应锅通过热载体炉输送导热油加热。

四、外盘管反应釜（罐）结构

外盘管反应釜由锅体、锅盖、搅拌器、夹套、支承及传动装置、轴封装置等组成（可按工艺需要采用带保温结构；反应釜品种规格多样，可根据客户具体要求定制。

五、外盘管反应釜（罐）技术参数

规格	实际容量（L）	简体直径（毫米）	外盘管传热面积（M2）	内盘管传热面积（M2）	电动机功率（kw）
500L	550	900	2.438	2	2.2
1000L	1100	1100	2.867	2.6	4
1500L	1650	1200	3.537	3.1	4
2000L	2200	1300	4.165	3.8	5.5
3000L	3300	1500	5.569	5.4	7.5
6000L	6600	1800	10.323	8.7	15
10000L	11000	2200	50.345	10.9	22
20000L	22000	2400	101.679	13.8	55

温馨提示：

1、以上反应釜参数均为标准参数，我们可根据您的要求设计生产，如有特殊要求请提出。

2、夹层工作压力≤0.09Mpa，如客户有特殊要求可按要求定做。

3、反应釜选型需提供的工艺参数：物料性质、工作压力、工作温度、特殊要求等。

六、外盘管反应釜（罐）成品图片

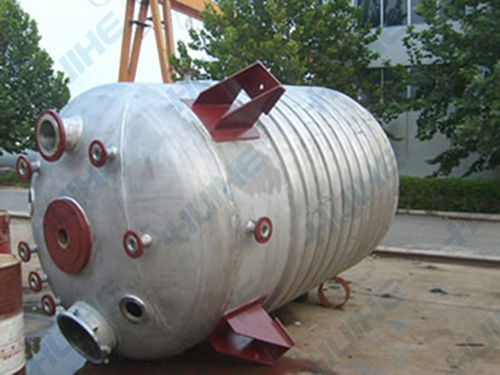

外盘管反应釜（罐）成品图片1

外盘管反应釜（罐）成品图片1

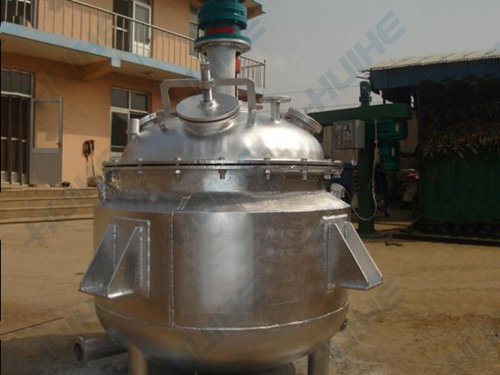

外盘管反应釜（罐）成品图片2

外盘管反应釜（罐）成品图片2

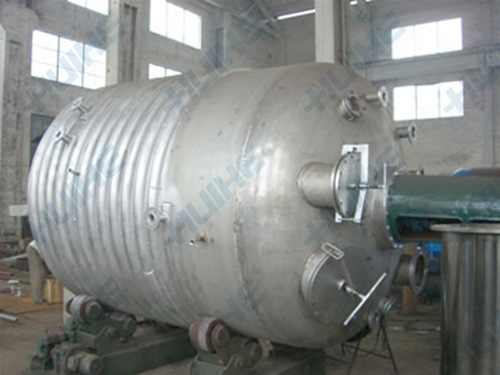

外盘管反应釜（罐）成品图片3

外盘管反应釜（罐）成品图片3

七、反应釜常见故障现象及原因

1、反应釜故障现象：密封面处出现泄漏。
反应釜出故障原因：螺杆螺纹松动；密封面损伤。
排除方法：将螺杆重新上紧；重新修磨抛光密封面。
2、反应釜故障现象：阀门处出现泄漏。
反应釜出故障原因：阀杆（针）、阀口密封面损伤。
排除方法：维修、更换阀杆（针）、阀口。

八、惠合实力展示

【惠合设计团队】

惠合设计团队

【惠合工厂展示】

惠合工厂展示

【不锈钢容器案例展示】

【选择惠合的6大理由】

1、惠合公司设有销售部、工程部、售后部，我们都为您服务；

2、我们拼的不是价格，而是质量及友好的服务；

3、我们的业务员和工程师会耐心听完你的要求，为您物料量身定做；

4、我们的售后同事会从你下单到使用到实际生产服务于您；

5、15年行业经验；

6、工厂、办公室现场参观。

九、惠合产品质量及服务介绍

惠合生产的不锈钢容器产品包装是采用防震泡沫纸或呢绒袋或用木箱包装进行封装的，这样包装可以保护产品不受物流途中的损坏。
