产品详情

管道过滤器,不锈钢管道过滤器

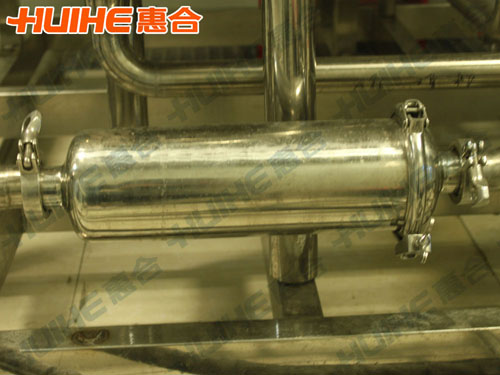

展示管道过滤器,不锈钢管道过滤器真实图片

不锈钢管道过滤器是液压系统中用于管路部分的过滤器，该管道过滤器是管道输送过程中涉及到的过滤器。

目录

一、管道过滤器,不锈钢管道过滤器用途

该过滤设备具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点，其主要适用的物料有：

1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。

2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。

4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。

二、管道过滤器,不锈钢管道过滤器工作原理

当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护方便。

三、管道过滤器,不锈钢管道过滤器结构

　　过滤面积（平方）：0.5

　　最高流量(m3/h)：40

　　滤器容积：（litre）：32

　　设计压力(MPa)：10

　　标准连接（进出口）：2"法兰

　　材质 :SUS304 、SUS316、SUS316L。

四、管道过滤器,不锈钢管道过滤器特点

经过整合，该不锈钢管道过滤器具有如下几个特点：

1、设计结构简单。

2、反清洗时间短，流量，压力损失小。

3、控制系统智能化（PLC、PAC）控制，自动化。

4、设备可与中央控制系统连接。

5、高细度过滤，出水水质稳定。

6、使用寿命长。

7、可适用于不同原水水质和用水要求。

8、易损件少，运行费用低，操作管理简单。

五、管道过滤器,不锈钢管道过滤器分类

不锈钢管道过滤器到至今通常可以分为：直通管道过滤器，T型管道过滤器，Y型管道过滤器，双联过滤器，篮式过滤器五种类型。

六、管道过滤器,不锈钢管道过滤器技术参数

一般通水网为18---30目通气网为40---100目通油网为100---300目。

壳体材质	黄铜	碳钢	不锈钢
公称通径	15---150mm
	不锈钢
密封件材质	耐油胶板丁腈橡胶聚四氟乙烯
工作温度（℃）	-30~~~380	-80~~~425	-80~~~450
公称压力（Mpa）	1.6---10Mpa
过滤精度（目/in）	10---300

外形尺寸

DN	英寸＂	L	H	H1	拉杆伸缩过滤器		参考重量Kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250			10
65	2 1/2	260	165	350			17
80	3	280	195	390			20
100	4	320	230	450			32
125	5	350	300	520	300	130	53
150	6	380	335	580	350	165	66
200	8	495	420	690	400	195	110
250	10	595	500	800	450	230	165
300	12	640	580	950	500	300	225
350	14	700	640	1150	550	335	312
400	16	800	700	1360	650	420	500
450	18	850	790	1480	775	500	700
500	20	900	875	1650	900	580	900

温馨提示：

1、过滤器参数可能会根据物理的性质及实际的使用工况有所调整。

2、过滤器选型时需明确物料性质、处理量、过滤精细度等，详细可致电。

七、管道过滤器,不锈钢管道过滤器成品图片

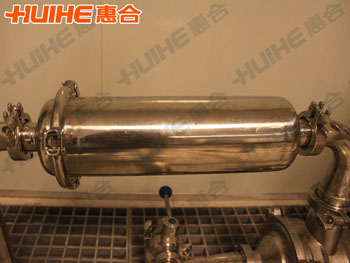

管道过滤器,不锈钢管道过滤器成品图片1

不锈钢管道式双联过滤器
