板式换热器

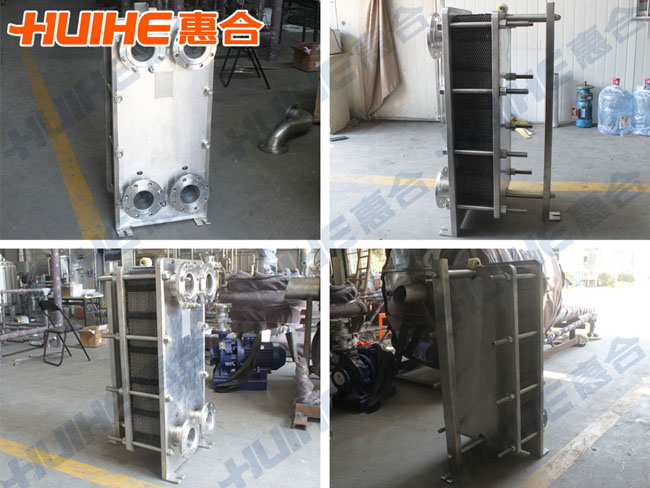

![展示板式换热器真实图片](../../PicUpFile/20158261264969302.jpg)
板式换热器是液—液、液—汽进行热交换的设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用范围广泛、使用寿命长等特点。 在相同压力损失情况下,其传热系数比管式换热器高.
一、板式换热器分类
1、按板片材质分为:SUS304、SUS316、钛板
2、按胶垫材料分为:丁晴橡胶(NBR)、三元乙丙橡胶(EPDM)、氟橡胶(TP)
3、按单片面积分为:0.06 m2、0.12 m2、0.2 m2、0.3 m2
4、按支架材质分为:铁支架、不锈钢支架
二、板式换热器用途
![](/dhkejiEditor/UploadFile/201422882345177.jpg)
应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门,可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等情况。
三、板式换热器结构
板式换热器是由固定挡板、板片、移动挡板、立柱、上导轨、下导轨及固定螺栓组成。在固定挡板及移动挡板之间是一系列被固定的板片。每片板片均有垫圈,所以板片间构成相互平行的封闭流道,介质在每两块板片之间交替流动。
四、板式换热器特点
1、节能:其换热系数在3000~4500kcal/m2·°C·h,比管壳式换热器的热效率高。
2、结构紧凑:板式换热器板片紧密排列,与其他换热器类型相比,板式换热器的占地面积和占用空间较少。
3、容易清洗拆装方便:板式换热器靠夹紧螺栓将夹固板板片夹紧,因此拆装方便,随时可以打开清洗,同时由于板面光洁,湍流程度高,不易结垢。
4、使用寿命长:板式换热器采用不锈钢或钛合金板片压制,可耐腐蚀介质,胶垫可随意更换,并可方便在、拆装检修。
5、适应性强:板式换热器板片为独立元件,可按要求增减流程,形式多样;可适用于不同的、工艺的要求。
6、不串液,板式换热器密封槽设置泄液液道,介质不会串通,即使出现泄露,介质总是向外排出。
五、板式换热器技术参数
型号 |
BR-0.06 |
BR-0.12 |
BR-0.2 |
BR-0.3 |
单片换热面积(m2) |
0.06 |
0.12 |
0.2 |
0.3 |
波纹形状 |
人字形 |
人字形 |
人字形 |
人字形 |
板片厚度(mm) |
0.6 |
0.7 |
0.7 |
0.7 |
胶垫形式 |
搭扣式 |
搭扣式 |
搭扣式 |
搭扣式 |
接管直径(mm) |
32 |
38 |
51/80 |
51/100 |
工作压力(Mpa) |
1.0 |
1.0 |
1.0 |
1.0 |
工作温度(℃) |
150 |
150 |
150 |
150 |
温馨提示:
1、图表中的板式换热器参数均为标准配置,如客户另有要求,请提出。
2、板式换热器选型需提供的工艺参数:物料性质、流量、换热温度、特殊要求等。
六、板式换热器成品图
板式换热器各角度图片展示
七、惠合实力展示
【惠合设计团队】
【惠合工厂展示】
【安装调试图片展示】
【选择惠合的6大理由】
1、惠合公司设有销售部、工程部、售后部,我们都为您服务;
2、我们拼的不是价格,而是质量及友好的服务;
3、我们的业务员和工程师会耐心听完你的要求及想要达到的效果,为您物料量身定做;
4、我们的售后同事会从你下单到使用到实际生产服务于您;
5、15年行业经验;
6、工厂、办公室现场参观。
