产品详情
直筒型提取罐_多功能直筒型提取罐
多功能直筒型提取罐被简称为直筒型提取罐，它效率高、操作方便等特点
目录
一、多功能直筒型提取罐的用途
该提取设备用于中药、植物、生物制药、食品、化工等行业的常压、微压、水煎、温浸、热回流强制循坏、渗透、芳香油成分的提取及有机溶剂的回收等多种工艺。
二、多功能直筒型提取罐的结构

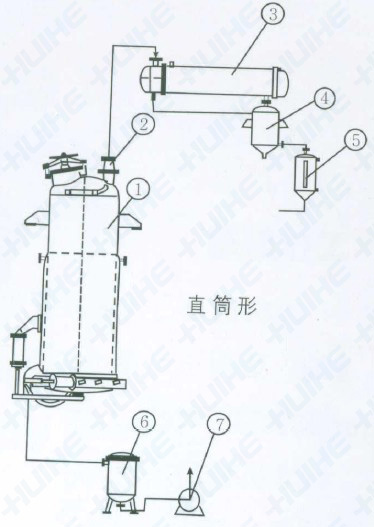

多功能直筒型提取罐的结构图
（多功能直筒型提取罐结构图注解：1、提取罐 2、消泡器 3、冷疑器 4、冷却器 5、油水分离器 6、过滤器 7、油水分离器）
三、多功能直筒型提取罐的特点
1、外形细长，所占建筑空间较大，对传热传质均为有利，使加热时间缩短，效率提高，醇提、 渗漉系统。
2、出渣门上设有底部加热，使药材提取。
3、由于设备中与物料接触部份均采用不锈钢制造。
3、由于设备中与物料接触部份均采用不锈钢制造。
四、多功能直筒型提取罐技术参数
|
规格型号 |
TQ-1000 |
TQ-2000 |
TQ-3000 |
TQ-6000 |
TQ-8000 |
TQ-10000 | |
|
全容积(L) |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 | |
|
罐内设计压力(MPa) |
0.09 | ||||||
|
夹套内设计压力(MPa) |
0.3 | ||||||
|
加料口直径(㎜) |
400 |
400 |
400 |
500 |
500 |
500 | |
|
加热面积(㎡) |
3 |
4.7 |
6.8 |
10 |
12 |
15 | |
|
冷凝面积(㎡) |
4 |
5.4 |
8 |
10 |
15 |
18 | |
|
冷却面积(㎡) |
1 |
1 |
1.5 |
2.2 |
2.2 |
2.2 | |
|
过滤面积(㎡) |
0.25 |
0.25 |
0.25 |
0.3 |
0.3 |
0.36 | |
|
排渣门直径(㎜) |
800 |
800 |
800 |
1000 |
1000 |
1000 | |
|
耗汽（kg/h） |
285 |
346 |
570 |
718 |
903 |
1140 | |
|
设备重量(kg) |
1800 |
2050 |
2400 |
3025 |
4030 |
6500 | |
|
加热汽管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-80 |
DN-80 | |
|
二次汽管口 |
DN-80 |
DN-80 |
DN-100 |
DN-100 |
DN-100 |
DN-100 | |
|
冷却水管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-70 |
DN-70 | |
|
电动机功率Kw |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
7.5 | |
|
搅拌转速ppm/min |
21 |
21 |
32 |
32 |
32 |
32 | |
温馨提示：
1、提取罐参数可能会根据物理的性质及实际的使用工况有所调整。
2、提取罐选型时需明确物料的特性、使用工况、组件配套范围等，详细可致电。

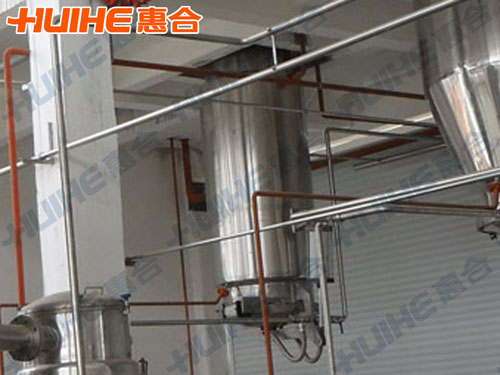

五、多功能直筒型提取罐的成品图
六、惠合实力展示
【惠合设计团队】
【惠合工厂展示】
【提取设备案例展示】
七、惠合产品质量及服务介绍
惠合生产的不锈钢容器产品包装是防震泡沫纸或呢绒袋或用木箱包装进行封装的，这样包装才可以保护产品不受物流途中的损坏！
